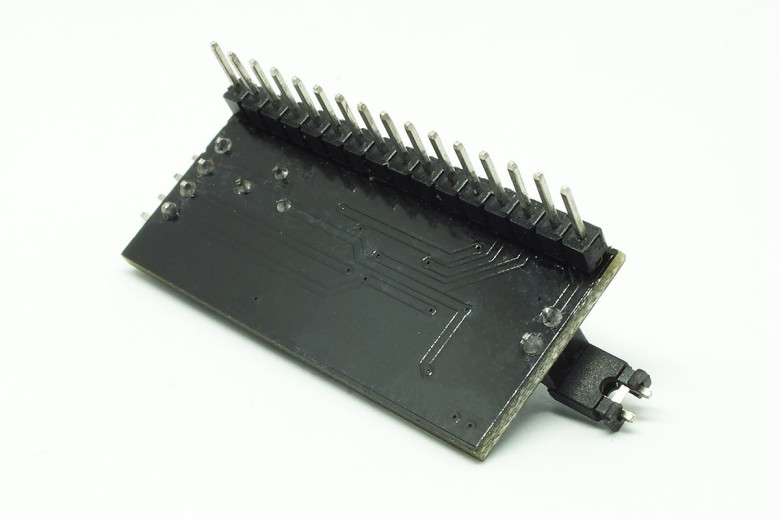

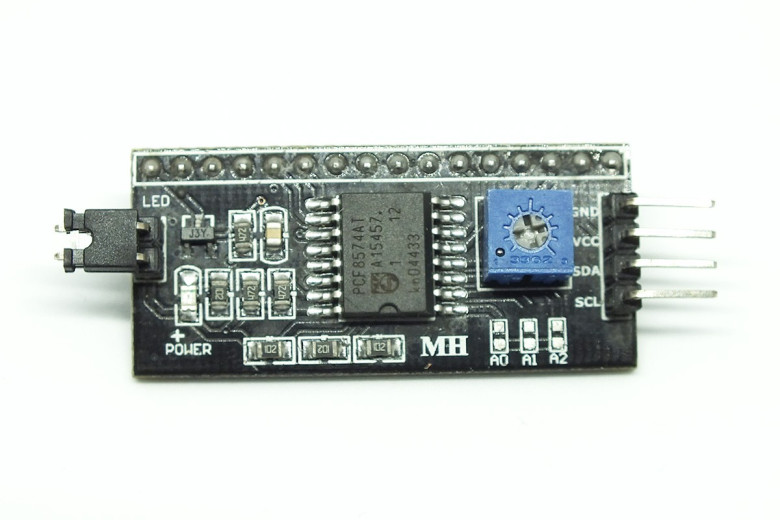

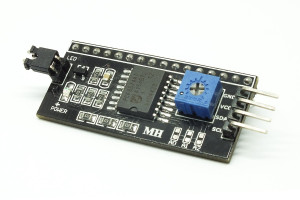

Interfaccia I2C PCF8574 per display LCD
( CE482092 )

Prezzo: 4,50 €

Grazie all'interfaccia I2C puoi semplificare notevolmente i collegamenti necessari per far funzionare un display LCD. Risparmiare i pin sulla scheda di Arduino, ti permette di utilizzarli per collegare altri componenti e quindi rendere i tuoi progetti sempre più avvincenti.

Quantità

  • Pagamento sicuro con PayPal o carta di credito Pagamento sicuro con PayPal o carta di credito
  • Spedizione gratuita per ordini superiori a 29€ Spedizione gratuita per ordini superiori a 29€
  • 14 giorni per poter restituire i prodotti 14 giorni per poter restituire i prodotti
Recensioni su Trustpilot Recensioni di Tech Maker su Trustpilot

Scarica

PCF8574 Datasheet (2.42MB)

Specifiche tecniche del circuito integrato PCF8574

Tensione di alimentazione: da 2,5V a 6V

Protocollo di comunicazione: I2C

Chip: PCF8574

Risoluzione: 8 bit

Consumo di corrente (standby): 10μA

Temperatura di funzionamento: da -40°C a +85°C

Temperatura di conservazione: da -65°C a +150°C

Dimensione: 55mm x 20mm x 15mm

Peso: 5g

Indirizzi I2C configurabili: 8

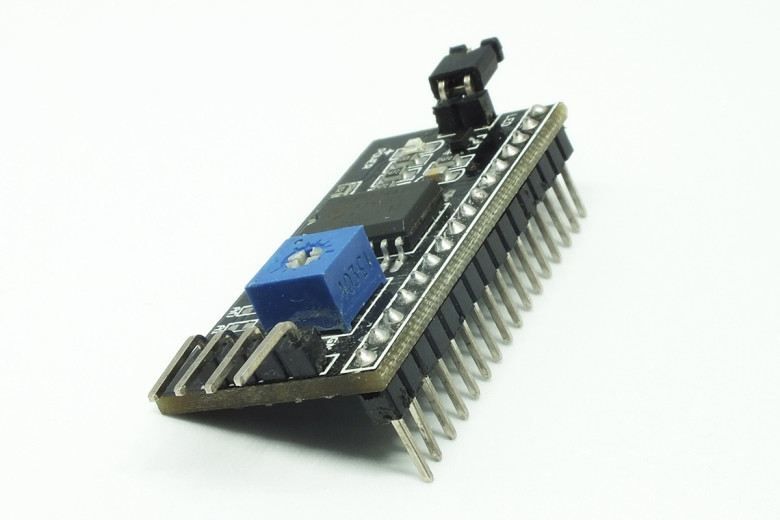

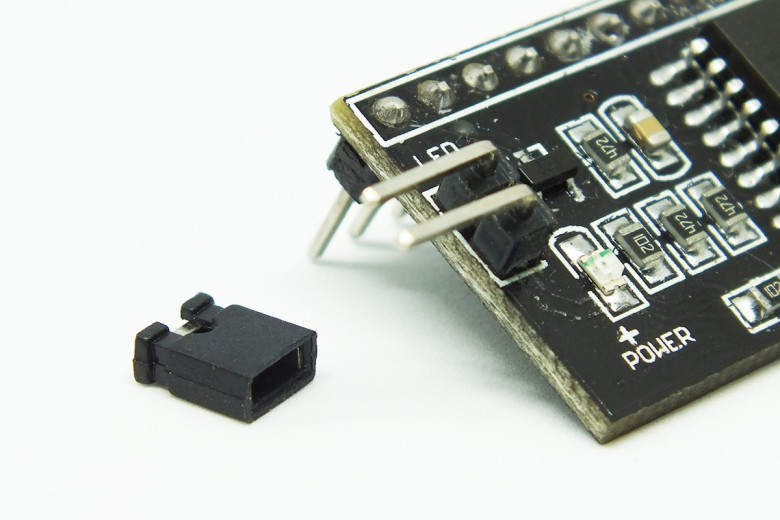

L'interfaccia I2C è molto semplice da utilizzare e ti permette di comandare un display LCD usando soltanto 2 pin del microcontrollore. Senza dover aggiungere altri componenti, puoi regolare il contrasto dello schermo semplicemente ruotando il trimmer già integrato sul modulo. Inserendo o togliendo il ponticello laterale, puoi facilmente abilitare/disabilitare la retroilluminazione, che tra l'altro può essere controllata anche via software.

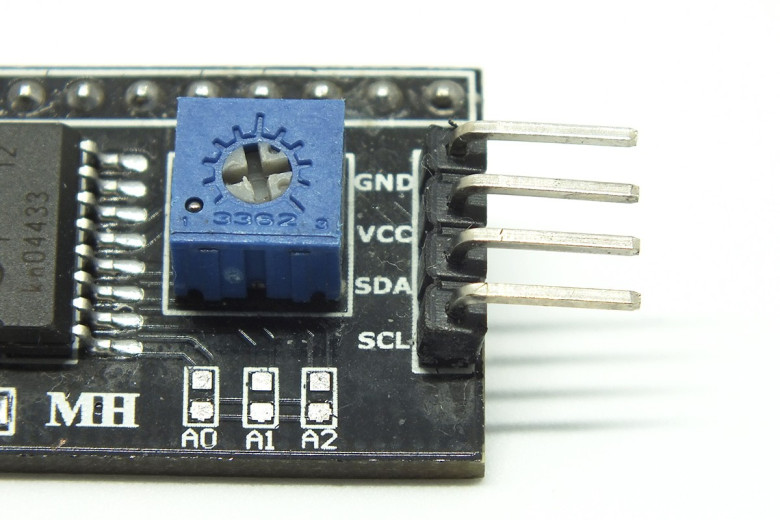

Per un uso leggermente più avanzato è possibile cambiare l'indirizzo I2C utilizzato dall'interfaccia, in modo da poter inserire fino a 8 interfacce I2C nello stesso progetto. La variazione dell'indirizzo I2C, però, richiede competenze sulla saldatura.

Se non sei ancora convinto che questa interfaccia faccia al caso tuo o pensi che sia troppo difficile imparare ad usarla, puoi guardare il nostro video tutorial che spiega passo dopo passo come usare un'interfaccia I2C con un display LCD. Nel tutorial vengono mostrati i collegamenti da fare e uno sketch di esempio per comandare lo schermo attraverso il protocollo I2C. Inoltre se conosci già la libreria LiquidCrystal, che viene normalmente utilizzata per pilotare i display LCD con i collegamenti standard a 16 connettori, non dovrai neanche imparare una nuova sintassi, in quanto esiste la libreria LiquidCrystal_I2C che usa gli stessi comandi (setCursor, print, clear ecc.) e che può essere installata direttamente dall'IDE di Arduino.

CE482092

Scheda tecnica

Tensione di alimentazione
da 2,5V a 6V
Protocollo di comunicazione
I2C
Chip
PCF8574
Risoluzione
8 bit
Consumo di corrente (standby)
10μA
Temperatura di funzionamento
da -40°C a +85°C
Temperatura di conservazione
da -65°C a +150°C
Dimensione
55mm x 20mm x 15mm
Peso
5g
